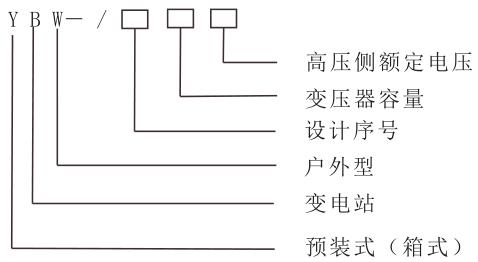

型號及其含義

工作條件
環境溫度不高于+40℃，不低于—25℃。
海拔高度不超過2000m。
戶外風速不超過35m/s；
空氣相對濕度不超過90%（+25℃）；
無水災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。
結構特點
一、本產品由高壓配電裝置、變壓器及低壓配電裝置聯接而成，分成三個功能隔室，即高壓室、變壓器室、低壓室。高低室功能齊全。高壓一次供電系統，可布置成環網供電、終端供電、雙電源供電等多種供電方式，還可裝設高壓計量元件，滿足高壓計量要求。變壓器室可選擇S9以及其它低損耗油浸式變壓器和干式變壓器；變壓器室設有自動風冷系統及照明系統，低壓室根據用戶要求面板或柜裝式結構組成用戶所需供電方案，有動力配電、照明配電、無功功率補償、電能計量和電量測量等多種功能，滿足用戶不同要求，并方便用戶的供電管理和提高供電質量。
二、高壓室結構緊湊合理、并具有全面防誤操作連鎖功能。變壓器設有軌道，能方便地從變壓器室兩側大門進出。各室均有自動照明裝置，另外高低壓室所選用全部元件性能可靠、操作方便、使產品運行安全可靠，操作維護方便。
三、采用自然通風和強迫通風兩種方式、使通風冷卻良好。變壓器室和低壓室均有通風道，排風扇有溫控裝置，按整定溫度能自動啟動和關閉，保證變壓器滿足負荷運行。
四、箱體結構能防止雨水和污物進入并采用特殊性鋼板和或鋁合金板制作，經防腐處理，具備長期戶外使用條件，確保防腐、防水、防塵性能，使用壽命長，同時外形美觀。
五、用戶可根據現場情況選擇箱變外形樣式及色調。用戶必須提供系統圖或者設計要求；包括變壓器容量、電壓等級以及變壓器型號。高壓側進線方式和高壓電流互感器變比等。低壓側回路數以及各回路容量及負荷情況等。
